Tivi Có Tiếng Nhưng Không Có Hình (Màn Hình Đen Tối): Cách Kiểm Tra Cháy Đèn LED Nền & Bo T-Con

Tivi có tiếng nhưng không có hình là gì, dấu hiệu nhận biết thực tế và nguyên tắc an toàn

Để nhận diện chính xác tivi có tiếng nhưng không có hình mà không nhầm lẫn sang các hư hỏng khác của Tivi, người dùng cần quan sát 4 biểu hiện đặc trưng về hình ảnh, âm thanh và tín hiệu đèn báo nguồn dưới đây trước khi can thiệp kỹ thuật.

• Màn hình tối đen nhưng soi đèn pin sát mặt kính vẫn thấy bóng hình ảnh chuyển động mờ: Đây là dấu hiệu đặc trưng nhất (chiếm 80%): tấm nền LCD/LED vẫn đang hiển thị hình ảnh bình thường nhưng toàn bộ dàn đèn LED nền chiếu sáng phía sau đã bị tắt.
• Bật Tivi lên vẫn nhá sáng chữ logo hãng 1 – 2 giây rồi màn hình vụt tắt tối đen, tiếng vẫn nói: Khi mới bật, mạch cao áp LED đẩy điện áp lên nhưng phát hiện có 1 thanh LED bị đứt/chập nên lập tức ngắt áp bảo vệ (OVP/OCP).
• Màn hình tối đen kèm đèn báo nguồn màu đỏ dưới đáy nhấp nháy 6 nhịp liên tục (trên Tivi Sony): Hệ thống tự chẩn đoán của Tivi Sony khóa mạch cao áp và nháy đèn đỏ 6 lần để báo chính xác lỗi thuộc về khối Backlight LED.
• Màn hình có ánh sáng nền xanh đen mờ mờ nhưng hoàn toàn không có bóng hình ảnh dù soi đèn pin: Trường hợp này đèn LED nền vẫn sáng, nguyên nhân mất hình nằm ở việc mất nguồn 12V cấp lên Bo T-Con hoặc đứt cáp LVDS.

Nguyên nhân kỹ thuật và phân tích thông số chi tiết đối với tivi có tiếng nhưng không có hình

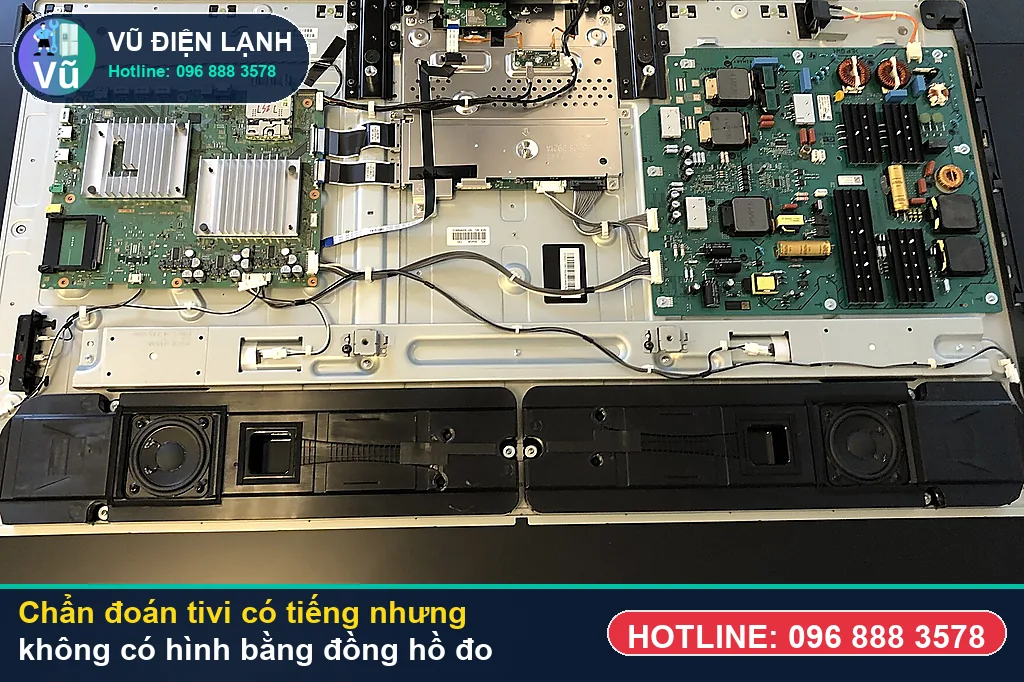

Về mặt cấu tạo phần cứng, hạng mục kỹ thuật này trên Tivi bắt nguồn trực tiếp từ hiện tượng Tivi vẫn có tiếng nói bình thường nhưng màn hình tối đen không có hình ảnh (hoặc chớp sáng 1 giây rồi tắt tối). Bảng phân tích dưới đây chỉ rõ 4 hạng mục kỹ thuật cốt lõi, cơ chế phát sinh và phương pháp đo kiểm bằng đồng hồ vạn năng của kỹ thuật viên Vũ Điện Lạnh (miễn phí 0đ kiểm tra tại nhà).

Theo thống kê nội bộ từ hơn 2.000 ca sửa chữa Tivi thực tế tại Hà Nội của Vũ Điện Lạnh, có khoảng 1.700 ca (chiếm 85%) thuộc 4 nhóm bệnh phổ biến nhất: cháy già bộ thanh đèn LED nền (gây mất hình còn tiếng, tối nửa màn hình hoặc nháy đèn đỏ 6 nhịp trên Tivi Sony), chập đường mạch CKV / ẩm mục cổ cáp TAB (gây nhảy hình, chồng hình, kẻ sọc), hỏng bo nguồn / Adapter và lỗi treo logo do suy hao chip nhớ eMMC.

“Khi Tivi bị nhảy hình, chồng 2 hình bóng ma hoặc tự bật tắt liên tục (đặc biệt trên các dòng Samsung, Sony, LG, Xiaomi 43 – 65 inch), rất nhiều nơi báo hỏng màn hình bắt thay màn mới tốn 3 – 6 triệu đồng. Nhưng thực tế tại Vũ Điện Lạnh, hơn 75% các ca chập đường xung quét dọc CKV hoặc chập tụ trên thanh gỗ nẹp đều được kỹ thuật viên đo tách chập cứu sống màn hình ngay tại nhà với chi phí chỉ từ 450.000đ – 990.000đ kèm bảo hành 02 năm.”

— Anh Nguyễn Thế Đạt, Giám đốc kiêm Kỹ thuật trưởng Công ty TNHH Vũ Điện Lạnh (10 năm kinh nghiệm)

Bo nguồn & Mạch nâng áp PFC (Power Supply & LED Driver Board)

Biến đổi nguồn điện 220V AC thành các mức điện áp một chiều chuẩn (12V nuôi Mainboard/T-Con và 80V – 220V DC nuôi dàn đèn LED nền).

Tấm dẫn sáng & Tấm phản quang (Light Guide Plate & Diffuser Sheets)

Hệ thống tấm nhựa Mica quang học và các lớp phim khuếch tán giúp biến ánh sáng điểm từ các bóng đèn LED thành một mặt phẳng ánh sáng đều khắp màn hình không bị lộ đốm sáng.

Chip nhớ eMMC (Embedded MultiMediaCard)

Ổ cứng lưu trữ hệ điều hành Android TV / Google TV / WebOS / Tizen trên bo chính; sau nhiều năm đọc ghi liên tục, chip eMMC bị suy hao ô nhớ (Bad Sector) sẽ làm Tivi bị treo logo hoặc tự khởi động lại.

Hệ thống đèn LED nền (Backlight LED Strips / Edge LED)

Các thanh nhôm/đồng gắn hàng chục bóng đèn LED trắng siêu sáng đặt phía sau (Direct LED) hoặc dọc cạnh dưới (Edge LED) để chiếu sáng xuyên qua tấm nền tinh thể lỏng LCD; khi 1 bóng bị cháy đứt sẽ làm Tivi mất hình còn tiếng hoặc nháy đèn đỏ 6 nhịp.

Hướng dẫn các bước kiểm tra và quy trình xử lý tivi có tiếng nhưng không có hình tại nhà

Khi xử lý hạng mục kỹ thuật này trên Tivi, bạn hãy thực hiện lần lượt theo 5 bước kiểm tra và thao tác chuẩn kỹ thuật dưới đây để khoanh vùng đúng bộ phận gặp sự cố, đảm bảo an toàn tuyệt đối cho tấm nền màn hình và bo mạch.

1. Bước 1 (Thử bằng đèn Flash điện thoại): Bật Tivi cho phát một video có tiếng trên YouTube/truyền hình, tắt bớt điện phòng rồi bật đèn Flash điện thoại soi áp sát cách mặt kính Tivi 2cm: xem có thấy bóng hình người/chữ chuyển động mờ bên trong không.
2. Bước 2 (Gõ nhẹ kiểm tra ánh sáng nền): Dùng đầu ngón tay gõ rất nhẹ lên mặt màn hình trong phòng tối: nếu thấy có vệt sáng trắng lóe nhẹ theo tay gõ thì đèn LED nền vẫn đang sáng (lỗi do T-Con); nếu tối om hoàn toàn thì đèn LED nền đã tắt.
3. Bước 3 (Rút điện xả tĩnh điện): Rút phích cắm điện của Tivi ra khỏi ổ cắm khoảng 10 phút rồi cắm lại xem màn hình có chớp sáng logo lúc đầu hay không.
4. Bước 4 (Đo kiểm áp LED & T-Con tại nhà): Gọi kỹ thuật viên Vũ Điện Lạnh (0968 883 578) mang máy test LED chuyên dụng đến đo kiểm miễn phí 0đ tại giắc cắm LED mà chưa cần tháo màn hình.
5. Bước 5 (Thay trọn bộ thanh LED mới / Sửa T-Con): Dùng bàn hút chân không nhấc tấm nền an toàn, lắp bộ thanh LED mới 100% sáng đều trong 45 phút và nhận phiếu bảo hành 02 năm.

Đặc biệt, từ thực tế hơn 2.000 ca sửa chữa Tivi tại Hà Nội, có 4 kinh nghiệm thực chiến từ thói quen sử dụng hàng ngày mà mọi gia đình nên nắm rõ:

• Tại sao khi Tivi bị cháy đèn LED nền bắt buộc phải ‘Thay trọn bộ thanh LED mới’ chứ không nên nối chắp vá bóng lẻ?: Các bóng đèn LED nền trong Tivi được mắc nối tiếp nhau và cùng hoạt động suốt 3 – 5 năm nên toàn bộ các bóng đều đã già. Nếu thợ chỉ cắt nối 1-2 bóng bị cháy (làm chắp vá), các bóng cũ còn lại sẽ chịu áp cao hơn và cháy tiếp chỉ sau vài tuần, đồng thời chỗ nối sẽ bị lộ đốm sáng trắng rất xấu. Thay trọn bộ thanh LED đế nhôm mới 100% kèm hạ dòng nhẹ giúp màn hình sáng đều như mới và bền thêm 4 – 5 năm.
• Cách thử nhanh xem điều khiển Tivi (Remote) bị hỏng hay mắt nhận trên Tivi bị hỏng: Hãy mở ứng dụng Camera trên điện thoại của bạn, hướng đầu phát của chiếc điều khiển Tivi vào ống kính camera rồi bấm các nút bất kỳ: nếu nhìn qua màn hình điện thoại thấy đầu điều khiển nhấp nháy ánh sáng màu hồng tím thì điều khiển vẫn tốt (lỗi do mắt nhận trên Tivi); nếu không thấy nháy sáng thì điều khiển đã hết pin hoặc hỏng thạch anh!
• Cách dùng đèn pin điện thoại bắt bệnh chính xác 100% lỗi ‘Tivi có tiếng mất hình’ trong 10 giây: Khi Tivi vẫn phát ra tiếng nói bình thường nhưng màn hình tối đen, bạn hãy bật đèn Flash điện thoại soi áp sát vào mặt kính màn hình ở góc nghiêng: nếu vẫn nhìn thấy hình ảnh chuyển động mờ mờ bên trong thì Tấm nền màn hình (Panel) đắt tiền của bạn hoàn toàn còn sống tốt 100%, chỉ bị cháy dàn đèn LED nền phía sau (thay trọn bộ LED mới chỉ từ 405.000đ – 1.080.000đ)!
• Thủ phạm số 1 làm hỏng màn hình Tivi (kẻ sọc, mất hình) tại 80% gia đình Việt Nam: Đó là thói quen cầm bình nước lau kính xịt trực tiếp lên mặt màn hình Tivi! Các giọt nước lau kính sẽ chảy dọc theo mặt kính lọt qua khe viền dưới đáy, ngấm thẳng vào các bẹ cáp đồng COF/TAB và thanh gỗ nẹp màn hình đang mang điện áp 28V DC gây ăn mòn điện hóa cháy bốc khói cổ cáp. Khi lau Tivi, bắt buộc phải tắt máy và chỉ xịt một chút dung dịch ra khăn mềm vắt ráo rồi mới lau.

Gọi thợ từ Trụ sở chính Số 36 ngõ 21 Đường Tưởng Dân Bảo, Thanh Liệt, kỹ thuật viên có thể đến sau khoảng 15 phút khi thuận tuyến tại chung cư Eco Green City, đường Nguyễn Xiển, Thanh Trì, tháo kiểm tra và đo kiểm linh kiện miễn phí 0đ bằng đồng hồ vạn năng (không sửa không thu phí). Sau khi xác định nguyên nhân cần thực hiện hạng mục ép cổ cáp tab màn hình tivi bằng máy laser/acf (kẻ sọc, mất hình) 32-49 inch, thợ báo đúng giá niêm yết 630.000đ – 1.080.000đ (rẻ hơn 10% giá thị trường), xử lý dứt điểm tại chỗ trong 30-45 phút, vệ sinh bụi bo mạch và bàn giao phiếu bảo hành 02 năm của Vũ Điện Lạnh.— Chú Tiến, khách hàng tại chung cư Eco Green City, đường Nguyễn Xiển, Thanh Trì

Chi phí sửa chữa và thay thế linh kiện liên quan đến tivi có tiếng nhưng không có hình là bao nhiêu?

Trường hợp hạng mục kỹ thuật này trên Tivi cần kỹ thuật viên đo kiểm chuyên sâu và thay thế linh kiện tại nhà Hà Nội, đơn giá tại Vũ Điện Lạnh được trích xuất đúng theo các hạng mục liên quan trực tiếp dưới đây (cam kết rẻ hơn 10% so với giá thấp nhất thị trường và miễn phí 0đ công kiểm tra tận nơi).

Tivi ở phòng khách căn hộ tòa R2 khu đô thị Royal City, 72A Nguyễn Trãi, Thanh Xuân gặp sự cố mất hình còn tiếng ngay tối cuối tuần, kỹ thuật viên tại Điểm hỗ trợ 16 Ngõ 127 Đường Nguyễn Trãi, Thanh Xuân nhận lịch đến rất đúng giờ, đo kiểm tra miễn phí 0đ tận tình. Mức phí thay màn hình tivi (panel chính hãng mới 100%) cỡ 49 – 50 – 55 inch chỉ 2.880.000đ – 4.320.000đ đúng như bảng giá trên web, thợ cho kiểm tra tem linh kiện mới và bật thử hình ảnh 4K sáng đẹp sắc nét trước khi bàn giao, bảo hành 02 năm và tổng đài 0968 883 578 luôn nghe máy ngay mỗi khi khách hàng gọi hỗ trợ.— Anh Đức Anh, khách hàng tại tòa R2 khu đô thị Royal City, 72A Nguyễn Trãi, Thanh Xuân
